1、什么是桥式整流电路

桥式整流电路是利用二极管的单向导通性进行整流的最常用的电路，常用来将交流电转变为直流电。

桥式整流电路的工作原理如下：

E2为正半周时，对D1、D3加正向电压，D1、D3导通；对D2、D4加反向电压，D2、D4截止。电路中构成E2、D1、Rfz 、D3通电回路，在Rfz 上形成上正下负的半波整流电压，E2为负半周时，对D2、D4加正向电压，D2、D4导通；对D1、D3加反向电压，D1、D3截止。电路中构成E2、D2、Rfz 、D4通电回路，同样在Rfz 上形成上正下负的另外半波的整流电压。如此重复下去，结果在Rfz 上便得到全波整流电压。其波形图和全波整流波形图是一样的。从图中还不难看出，桥式电路中每只二极管承受的反向电压等于变压器次级电压的最大值，比全波整流电路小一半。

桥式整流是对二极管半波整流的一种改进。

半波整流利用二极管单向导通特性，在输入为标准正弦波的情况下，输出获得正弦波的正半部分，负半部分则损失掉。

桥式整流器利用四个二极管，两两对接。输入正弦波的正半部分是两只管导通，得到正的输出；输入正弦波的负半部分时，另两只管导通，由于这两只管是反接的，所以输出还是得到正弦波的正半部分。 桥式整流器对输入正弦波的利用效率比半波整流高一倍。桥式整流是交流电转换成直流电的第一个步骤。

桥式整流器 BRIDGE RECTIFIERS，也叫做整流桥堆。

桥式整流器是由多只整流二极管作桥式连接，外用绝缘塑料封装而成，大功率桥式整流器在绝缘层外添加金属壳包封，增强散热。桥式整流器品种多，性能优良，整流效率高，稳定性好，最大整流电流从0.5A到50A，最高反向峰值电压从50V到1000V。

选择和运用：

需要特别指出的是,二极管作为整流元件,要根据不同的整流方式和负载大小加以选择。如选择不当,则或者不能安全工作,甚至烧了管子;或者大材小用,造成浪费。

参考链接：

桥式整流_百度百科

http://baike.baidu.com/view/1162650.htm

2、什么是单相桥式整流电路

为了克服单相半波整流电路的缺点，在实用电路中多采用全波整流电路，最常用的是单相桥式整流电路。

一、单相桥式整流电路的组成

单相桥式整流电路、习惯画法和简化画法如图所示如图所示。它应用了四个二极管。

请注意：四个二极管的连接方向，任一个二极管不能接反，不能短路，否则会引起管子和变压器烧坏。

二、工作原理

设变压器 ，U2为其有效值。

★当u2为正半周时，D1和D3管导通，D2和D4管截止，电流由A点流出，方向如图所示。uO=u2，D2和D4管承受的反向电压为-u2。

★当u2为负半周时，D2和D4管导通，D1和D3管截止，电流由B点流出，方向如图所示。uO=-u2，D1和D3管承受的反向电压为u2。

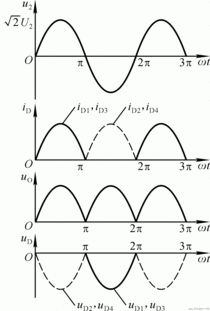

由于D1、D3和D2、D4两对二极管交替导通，致使负载电阻RL上在u2的整个周期内都有电流通过，而且方向不变，输出电压 。如右图所示为其电压和电流的波形，实现了全波整流。

三、输出电压平均值UO(AV)和输出电流平均值IO(AV)

★输出电压平均值

四、二极管的选择

★二极管的电流

每只二极管只在半个周期通过电流，所以每只二极管的平均电流只有负载电阻上电流平均值的一半，即

单相桥式整流电路的缺点：二极管的数量多，二极管的正向电阻不为零，整流电路内阻大，损耗也较大。

目前有不同性能指标的集成电路作为桥式整流电路，称之为“整流桥堆”。

3、桥式整流、电容滤波、稳压电路的特点

1、桥式整流电路，流过每个二极管平均电流为：0.5倍的负载电流平均值。（平均值是指一个周期内通过的平均电流）。每个二级管都只有在半个周期内工作。

2、单相桥式整流电路输出不带电解电容滤波的，输出电压为变压器次级电压（有效值）的0.9倍。经整流后输出的直流电压，平滑程度较差（波形是脉动直流），稳定性比较差。

3、单相桥式整流电路输出带电解电容滤波的，输出电压为变压器次级电压（有效值）的1.2倍。经整流滤波后输出的直流电压，平滑程度较好（波形接近一条直线），但其稳定性仍比较差。

4、单相桥式整流电路输出带电解电容滤波带稳压电路的，输出电压由稳压电路决定。经过整流，滤波，稳压（稳压管在电路中起稳压作用），输出的直流电压，平滑程度好（波形是一条直线），其稳定性比较好。

：

半波整流利用二极管单向导通特性，在输入为标准正弦波的情况下，输出获得正弦波的正半部分，负半部分则损失掉。

桥式整流器利用四个二极管，两两对接。输入正弦波的正半部分是两只管导通，得到正的输出；输入正弦波的负半部分时，另两只管导通，由于这两只管是反接的，所以输出还是得到正弦波的正半部分。 桥式整流器对输入正弦波的利用效率比半波整流高一倍。桥式整流是交流电转换成直流电的第一个步骤。

整流后往往会加滤波稳压，而滤波电路会改变整流输出的脉动比，并且和负载有关。因此最终整流后得到的电压除了跟整流方式有关，还和负载、滤波电容大小有关系。因此滤波电容选择其实不是随意的，而是需要根据负载选取合适的值。\u2002\u2002\u2002\u2002\u2002\u2002

滤波电容用在电源整流电路中，用来滤除交流成分。使输出的直流更平滑。而且对于精密电路而言，往往这个时候会采用并联电容电路的组合方式来提高滤波电容的工作效果。

对工频电压直接整流-滤波后获得的直流电压,由开关管变为高频电压。后者经高频换流变压器变为一定的电压，再经高频整流－滤波以后给出所需的输出电压u0；开关管的工作受脉冲调制器和驱动放大器的控制。

来源：百度百科——桥式整流

来源：百度百科——滤波电容

来源：百度百科——稳压电路

4、桥式整流电路

桥式整流是电路利用二极管的单向导通性进行整流的最常用的电路，常用来将交流电转变为直流电。

桥式整流电路的工作原理如下:e2为正半周时,对D1、D3加正向电压,Dl,D3导通;对D2、D4加反向电压,D2、D4截止。电路中构成e2、D1、Rfz、D3通电回路,在Rfz,上形成上正下负的半波整洗电压,e2为负半周时,对D2、D4加正向电压,D2、D4导通;对D1、D3加反向电压,D1、D3截止。电路中构成e2、D2Rfz、D4通电回路,同样在Rfz上形成上正下负的另外半波的整流电压。

桥式整流器利用四个二极管，两两对接。输入正弦波的正半部分是两只管导通，得到正的输出；输入正弦波的负半部分时，另两只管导通，由于这两只管是反接的，所以输出还是得到正弦波的正半部分。桥式整流器对输入正弦波的利用效率比半波整流高一倍。
