1、气密性试验如何做

一、空气热胀冷缩法

这是教材上介绍的常用的一种方法，操作简便行，但有四个缺点：①如果仪器玻璃较厚、装置较大，或者手掌温度与空气温度相差不大时，都不会产生气泡，更不能形成水柱；②每检查一次用时间偏长；③导气管的尾端被水浸湿，不适宜做避免水参与的实验（如制氨气、制氯化氢等）；④若装置内已经装入了试剂就不能再行检查。

二、注水法

适用于检查启普发生器或类似于启普发生器的装置。首先关闭排气导管，从顶部漏斗口注水，当漏斗下端被水封闭后再注水，水面不下降，表明装置气密性好；如果水面下降，表明装置气密性差。此法有两个缺点：①装置内部被水浸湿；②如果已装入了固体试剂则不能再行检查。

为了消除上述两种方法中的缺点，现设计了以下三种气密性检查方法。

三、外接导管浸水法

在装置的尾端导气管上外接一段橡皮管和20～30cm长的玻璃导管，导管浸入试管内的水中，水进入导管一段高度后不再进入，内外液面高度差较大，把试管上下移动几次，仍然如此，表明装置气密性好；如果水进入导管很多，液面高度差很小，表明装置气密性差。

四、滴定管压气法

取一支25mL滴定管，下端与橡皮管连接，橡皮管变曲成U形与装置的尾端导管连接，滴定管内装满水。打开滴定管开关，水面下降一段距离后就停止不动，表明装置气密性好；如果水面一直下降不停，表明装置气密性差。

使用此法要注意：滴定管里水面不能超过装置尾端导管30cm高度，否则，压强太大，空气有可压缩性，水有可能流入装置里。

五、滴定管抽气法

取装水的一支25mL滴定管，其上端通过单孔橡皮塞和橡皮管与装置尾端导管连接。打开滴定管的开关，如果水面下降一段后就停止不动，表明装置气密性好；如果水面一直下降，表明装置气密性差。

2、气密性测试方法

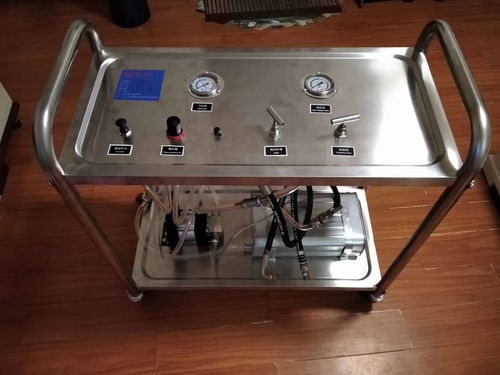

气密性测试仪（简称气密仪）主要用于产品或部件的防水密封性检测，确保被测物不存在漏水或漏气的缺陷，因此也被叫做防水测试设备、气密性检漏仪、密封性测试仪。

根据不同检测原理划分，气密性测试仪的常见检测方式主要有以下八种：1、直压式：

压力衰减法也叫做压降法，首先，对被测工件的内部充满压缩气体，然后关闭气源，然后观察一段时间内压力的变化，通过检测压力下降的变化来判断产品是否泄漏。（如果压力在一定时间内下降超过设定标准阈值，则认为被测产品的气密性不合格；反之在测试标准内气密性合格）

直压式检测原理图

仪器特点：针对任何开放式、有充气孔产品的防水测试。

应用范围：喇叭、户外LED 灯具、净水器滤芯等。

2、负压式：

压力衰减法也叫做压降法，首先将工件的密封腔体内充入气体，然后用负压泵抽出密封腔体内的气体，通过检测被抽出的气体量的变化来判断产品是否泄漏。

负压式检测原理图

仪器特点：针对敞开型的产品（有孔可以抽气），使产品内部的压力小于外部大气压。

应用范围：汽车、家电、医疗、阀体和电子元件等。

3、定量式：

首选对被测工件容积充气，充过标准品设置容积比，向容器加压充气，充满后再用固定的容积气体向产品充气，通过与标准品比较来判断产品是否泄漏。

定量式检测原理图

仪器特点：适用于任何全封闭、密闭式产品，兼容敞开式。（JC-LZ10020定量型气密仪兼容直压测试模式）

应用范围：手表、手环、手机、码表、GPS 定位器、电动牙刷等。

4、流量式：

流量法是通过测量进入或排出被测工件的气体流量来检测气密性的。首先，被测物体被连接到一个精确的流量计上，然后通过测量进入或排出的气体流量来评估被测物体的气密性。如果流量超过设定标准阈值，则认为被测产品的气密性不合格；反之在测试标准内气密性合格。

流量式检测原理图

仪器特点：适用于开放式管道或容器的检漏、堵塞检测。

应用范围：各类阀门、真空泵、管道、毛细管等。

5、差压式：

差压法是在被测工件的内部和外部之间产生压差，然后测量通过被工件的泄漏率来判断产品是否泄漏。

差压式检测原理图

仪器特点：针对任何大压力高精度的被测产品。

应用范围：压铸件、新能源电机外壳、新能源控制盒等。

6、正负压：

集成正压和负压两种测试模式，支持正压式和负压式两种方法。

正负压检测原理图

仪器特点：针对敞开型的产品（有孔可以抽气或充气），可根据真实的产品防护等级状态调整测试的压力。

应用范围：喇叭、LED 灯具、汽车、家电、医疗、阀体和电子元件等

7、爆破式：

爆破法是用来测试工件的气密性和耐压性能，它通过向产品内部充入压缩空气，在产品或部件的内部和外部之间产生压力差，并测量产品或部件爆开所需的时间。

爆破式检测原理图

仪器特点：适用于气密性、爆破压力、翻转测试。

应用范围：新能源电池包、动力电池、锂电池、防爆片、呼吸阀等。

8、呼吸循环：

呼吸循环试验是用来测试新能源电池或部件的压力冲击耐疲劳性能的方法，它通过向电池内部循环充放气，然后观察一段时间内电池内部的压力变化或爆破压力，从而评估电池的寿命和安全性是否符合要求。

呼吸循环检测原理图

仪器特点：适用于新能源产品气密性、呼吸循环、寿命测试。

应用范围：新能源电芯、动力电池、锂电池、防爆片、电池盖板等。

此外在选择气密性测试仪时，还需要考虑这些因素：

检测精度：检测仪器的精度对于一些应用非常关键。如果您需要检测低压或高压应用，那么精度就非常重要。

检测速度：检测速度对于某些应用也非常重要。如果您需要快速检测大量产品，则需要选择一个能够在短时间内完成检测的仪器。

检测范围：不同的气密性检测仪器有不同的检测范围。因此，在选择检测仪器时，需要考虑您需要检测的产品的大小和形状。

可靠性：检测仪器的可靠性对于生产线上的应用非常重要。因此，需要选择一个可靠性高的仪器，以确保生产线不会因为仪器故障而停工。

总结：

不同型号的仪器有不同特点和应用场景，在选择气密性检测仪器时，需要根据自己的应用需求和预算选择适合的仪器。

想了解更多详细的气密性检测方案及应用案例，请关注【精诚工科气密性】

3、气密性试验的试验要求

（1）气密性试验应在液压试验合格后进行。对设计要求作气压试验的压力容器，气密性试验可与气压试验同时进行，试验压力应为气压试验的压力。

（2）碳素钢和低合金钢制成的压力容器，其试验用气体的温度应不低于5℃，其它材料制成的压力容器按设计图样规定。

（3）气密性试验所用气体，应为干燥、清洁的空气、氮气或其他惰性气体。

（4）进行气密性试验时，安全附件应安装齐全。

（5）试验时压力应缓慢上升，达到规定试验压力后保压不少于30分钟，然后降至设计压力，对所有焊缝和连接部位涂刷肥皂水进行检查，以无泄漏为合格。如有泄漏，修补后重新进行液压试验和气密性试验。

4、压力管道气密性试验怎么做？

严密性试验介质宜采用空气，试验压力应满足下列要求：

1、设计压力小于5 kPa 时，试验压力应为 20 kPa 。

2、设计压力大于或等于 5 kPa 时，试验压力应为设计压力的1.15倍，且不得小于 0.1 MPa 。

12.4.4 试验时的升压速度不宜过快。对设计压力大于0.8Mpa的管道试压，压力缓慢上升至30%和60%试验压力时，应分别停止升压，稳压30min，并检查系统有无异常情况，如无异常情况继续升压。管内压力升至严密性试验压力后，待温度、压力稳定后开始记录。

12.4.5 严密性试验稳压的持续时间应为 24 h ，每小时记录不应少于1次，当修正压力降小于133 Pa 为合格。修正压力降应按下式确定：

⊿P’=(H1+B1)-(H2+B2)(273+ t1)/(273+ t2) (12.4.5)

式中：——修正压力降（Pa）；

H1、H2 —— 试验开始和结束时的压力计读数（ Pa ）；

B1、B2 —— 试验开始和结束时的气压计读数（ Pa ）；

t1、t2 —— 试验开始和结束时的管内介质温度（ ℃ ）。

12.4.6 所有未参加严密性试验的设备、仪表、管件，应在严密性试验合格后进行复位，然后按设计压力对系统升压，应采用发泡剂检查设备、仪表、管件及其与管道的连接处，不漏为合格。

：

提高气密性措施

为了保证室内空气质量，建筑通风从机理上可分为两种：自然通风和机械通风。自然通风是指利用自然的手段（热压、风压等）来促使空气流动而进行的通风换气方式。通过围护结构的渗风是自然通风的一部分，气密性差的建筑，渗风量大，其自然通风条件相对较好。

机械通风是指利用机械手段（风机、风扇等）产生压力差来实现空气流动的方式。与自然通风相比，可控制性强，可以通过调整风口大小、风量等因素来调节室内的气流分布，从而达到比较满意的效果。

高气密性建筑在采用机械通风的同时，可以采用热回收装置，对新风进行预冷或预热，但机械通风需要耗费风机能耗。

从前面的示例看，气密性差的建筑，通过围护结构的渗风基本可以满足人们对新风的需求，一般无需采用机械通风，不需要消耗动力。而建筑为了保持其高气密性，围护结构特别是外窗往往采用很好的密封材料，甚至限制其开启，难以实现自然通风。
