1、剖面图是从哪个方向看的？

是从左往右看的。

工程术语，剖视图中，用以表示剖切面剖切位置的图线；剖切位置线与剖视方向线，共同构成了剖切符号。

剖切符号用粗实线表示，剖切方向线的边长度为6-10mm；投射方向线应垂直于剖切位置线，长度为4-6mm。即长边的方向表示切的方向，短边的方向表示看的方向。

即如所给的图，表示的是从左往右看。

：

剖面图的表达：

1.、确定剖切平面的位置

选择剖切平面位置时除注意使剖切平面平行于投影面外，还需使其经过形体有代表性的位置，如孔、洞、槽位置（孔、洞、槽若有对称性则经过其中心线）。

2.、画剖面图及其数量

在剖面图中剖切到轮廓用粗实线表示。剖面图的剖切是假想的，所以在画剖面图以外的投影图形时仍以完整形体画出。

确定剖面图数量与形体的复杂程度有关。较简单的形体可只画一个，而较复杂的则应画多个剖面，以能反映形体内外特征，便于识图理解为目的。

3.、剖切符号和画法

在建筑工程图中用剖切符号表示剖切平面的位置及其剖切开以后的投影方向。《房屋建筑制图统一标准》中规定剖切符号由剖切位置线及剖视方向组成，均以粗实线绘制。

在剖切符号上应用阿拉伯数字加以编号，数字应写在剖视方向一边。在剖切图的下方应写上带有编号的图名，如1-1剖面图、2-2剖面图，在填图名下方画出图名线（粗实线）。

4.、画材料图例

在剖切时，剖切平面将形体剖开，从剖切开的截面上能反映形体所采用的材料。因此，在截面上应表示该形体所用的材料。《房屋建筑制图统一标准》中将常用建筑材料做了画法规定。

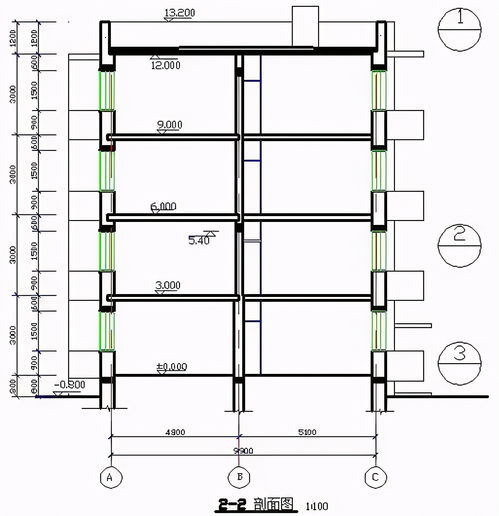

2、剖面图怎么看？

看剖面方向根据编号所在的一侧，就是眼睛所看的一侧。另外，剖面图都有方向指示，有箭头的，从一个面切割后朝哪个方向看，都有箭头指示的。

剖面图的数量根据房屋的具体情况和施工的实际需要确定。剖面通常是横向的，即平行于侧面，或者必要时是纵向的，即平行于前面。选择的位置应反映房屋复杂典型的内部结构，并通过门窗洞口。

如果是多层建筑，应选择在楼梯间或不同层高、层数的部位。剖面图的图纸名称应与平面图上标明的剖面符号的编号一致，如1-1剖面图、2-2剖面图等。

：

内容

1、表示墙、柱及其定位轴线。

2、表示室内底层地面、地坑、地沟、各层楼面、顶棚，屋顶(包括檐口、女儿墙，隔热层或保温层、天窗、烟囱、水池等)、门、窗、楼梯、阳台、雨篷、留洞、墙裙、踢脚扳、防潮层、室外地面、散水、排水沟及其它装修等剖切到或能见到的内容。

3、指建筑物的每一层和地面的结构。出线指向所属部位，按其结构层次顺序，逐层用文字说明（如图15楼层、屋面结构说明所示）。如果有另一个详图或有“施工说明列表”，则可通过剖面图中的索引符号绘制说明（如果是后者，则通常此时不进行任何注释）。

来源：

百度百科--建筑剖面图

3、如何看懂图纸中的剖面图

1. 确定剖切平面的位置

选择剖切平面位置时除注意使剖切平面平行于投影面外，还需使其经过形体有代表性的位置，如孔、洞、槽位置（孔、洞、槽若有对称性则经过其中心线）。

2. 画剖面图及其数量

在剖面图中剖切到轮廓用粗实线表示。剖面图的剖切是假想的，所以在画剖面图以外的投影图形时仍以完整形体画出。

确定剖面图数量与形体的复杂程度有关。较简单的形体可只画一个，而较复杂的则应画多个剖面，以能反映形体内外特征，便于识图理解为目的。

3. 剖切符号和画法

在建筑工程图中用剖切符号表示剖切平面的位置及其剖切开以后的投影方向。《房屋建筑制图统一标准》中规定剖切符号由剖切位置线及剖视方向组成，均以粗实线绘制。

在剖切符号上应用阿拉伯数字加以编号，数字应写在剖视方向一边。在剖切图的下方应写上带有编号的图名，如1-1剖面图、2-2剖面图，在填图名下方画出图名线（粗实线）。

4. 画材料图例

在剖切时，剖切平面将形体剖开，从剖切开的截面上能反映形体所采用的材料。因此，在截面上应表示该形体所用的材料。《房屋建筑制图统一标准》中将常用建筑材料做了画法规定。

剖面图注意事项：

1、为了使图形更加清晰，剖面图形中一般不画虚线

2、由于剖面图是假想的，每次剖切都是在形体保持完整的基础上的剖切。

3、如未注明形体的材料时，应在相应的位置画出同向、同间距并与水平线成45°的细实线（也称剖面线）。画剖面线时，同一形体在各个剖面图中剖面线的倾斜方向和间距要一致。

以上内容参考：百度百科-剖面图

4、如何看平面图剖面图立面图

俯视、正视、主视。

1、平面图：由物体上方向下做正投影得到的视图。也叫顶视图。

2、剖面图：通过对有关的图形按照一定剖切方向所展示的内部构造图例，剖面图是假想用一个剖切平面将物体剖开，移去介于观察者和剖切平面之间的部分，对于剩余的部分向投影面所做的正投影图。

3、从物体的前面向后面所看到的视图称主视图。从物体的前面向后面所看到的视图称主视图--能反映物体前面的形状。

建筑施工图是用来表示房屋的规划位置、外部造型、内部布置、内外装修、细部构造、固定设施及施工要求等的图纸。它包括施工图首页、总平面图、平面图、立面图、剖面图和详图。

施工图的绘制是投影理论、图示方法及有关专业知识的综合应用。掌握作投影图的原理以及形体的各种表示方法。熟识施工图中常用的图例、符号、线型、尺寸和比例的意义。

由于房屋的构、配件和材料种类较多，为作图简便起见，“国标”规定了一系列的图形符号来代表建筑构配件、卫生设备、建筑材料等，这种图形符号称为图例.为读图方便，“国标”还规定了许多标注符号。

来源：百度百科-建筑施工图
