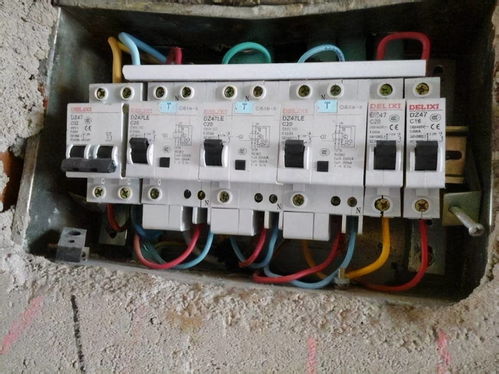

1、漏电保护装置的原理及介绍

相信每个常用的电器中都会安装着这么一个装置，漏电保护装置。那么这个装置的作用又是什么呢?从字面的意思就是说如果漏电的话这个装置就会启用保护作用。那么，可想而知，这个漏电保护装置的重要性了。说到这，大家都了解漏电保护装置是怎么工作的呢？小兔接下来为大家简单介绍介绍这种漏电保护装置的原理及简介吧。

1、什么是漏电保护装置？

漏电保护器(漏电保护开关)是一种电气安全装置。将漏电保护器安装在低压电路中，当发生漏电和触电时，且达到保护器所限定的动作电流值时，就立即在限定的时间内动作自动断开电源进行保护。

2、漏电保护装置的结构组成是什么？

漏电保护器主要由三部分组成：检测元件、中间放大环节、操作执行机构。

①检测元件。由零序互感器组成，检测漏电电流，并发出信号。

②放大环节。将微弱的漏电信号放大，按装置不同(放大部件可采用机械装置或电子装置)，构成电磁式保护器相电子式保护器。

③执行机构。收到信号后，主开关由闭合位置转换到断开位置，从而切断电源，是被保护电路脱离电网的跳闸部件。

3、漏电保护装置的工作原理是什么?

①当电气设备发生漏电时，出现两种异常现象：一是，三相电流的平衡遭到破坏，出现零序电流;二是，正常时不带电的金属外壳出现对地电压(正常时，金属外壳与大地均为零电位)。

②零序电流互感器的作用漏电保护器通过电流互感器检测取得异常讯号，经过中间机构转换传递，使执行机构动作，通过开关装置断开电源。电流互感器的结构与变压器类似，是由两个互相绝缘绕在同一铁心上的线圈组成。当一次线圈有剩余电流时，二次线圈就会感应出电流。

③漏电保护器工作原理：

将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣器连接。当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零(电流是有方向的矢量，如按流出的方向为“+”，返回方向为“-”，在互感器中往返的电流大小相等，方向相反，正负相互抵销)。

由于一次线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行。当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体?大地?工作接地，返回变压器中性点(并未经电流互感器)，致使互感器申流入、流出的电流出现了不平衡(电流矢量之和不为零)，一次线圈申产生剩余电流。因此，便会感应二次线圈，当这个电流值达到该漏电保护器限定的动作电流值时，自动开关脱扣，切断电源。

4、漏电保护器的主要保护作用是什么?

漏电保护器主要是提供间接接触保护，在一定条件下，也可用作直接接触的补充保护，对可能致命的触电事故进行保护。

有了这个装置之后，我们在使用电器的时候就会安全多了。当然，我们平时在使用普通的电器时就应该需要注意，不要到了真的到了发生危险的时候就真的麻烦了。所以，我们要对自己的人身安全负责。漏电保护装置装置的原理也十分简单，主要就是会在超过一定的用电量，这个保护装置就会自动断电。大家对这个装置也有了一定的了解。小兔还会持续为大家更新更多的小贴士的！敬请期待！

土巴兔在线免费为大家提供“各家装修报价、1-4家本地装修公司、3套装修设计方案”，还有装修避坑攻略！点击此链接：【https://www.to8to.com/yezhu/zxbj-cszy.php?to8to_from=seo_zhidao_m_jiare&wb】，就能免费领取哦~

2、漏电保护装置的分类具体介绍

导读：漏电保护装置它的作用是不容我们忽视的，没有它的存在，大到任何设备的运行，小到我们家里面的电器的使用，都将会处在一个相当危险的环境之中。这个设备我们一般叫它漏电保护器，就像上面说的一样，它的具体作用就是为了阻止间接或者是直接接触导致的各种的单相触电的情况的发生。不仅如此，它在防止相关的设备漏电，从而造成电气火灾，甚至是爆炸的危险情况都起到了保护的作用。对于出现的各种接地危险情况也能够起到监测的作用。那么对于漏电保护装置的分类又是怎样划分的呢?下面就让小编来介绍一下。

漏电保护装置的分类有很多种分类方式，对于这些方式的目标是不一样的。下面小编就来逐一的进行细分一下，让朋友们有一个参考。如果依据一种检测的信号进行划分的话，那么就可以分成两个类型，即电压与电流这两个类型。相对于电流型的分类也有更细分的方法，它还可以有两个类型的划分，即零序与泄露这两个电流型。那么如何分辨呢?一般的检测相应的信号如果是漏电电压的话，换句话说就是壳体对地所用的电压就是电压型;如果相应的检测信号是一种零序电流这样的情况就是零序电流型;一旦检测的对应信号是泄露电流这样的情况就是泄露电流型。

漏电保护装置的分类如果是依据放大机构这种方式来进行划分的话，那么就可以划分成电子与电磁这两个类型。相应的电子式就是具有一种电子放大的机构;相反的，没有放大机构就是电磁式，但还有一种是机械式，但在这里也归为电磁式。

漏电保护装置的分类如果依据极数进行划分的话，有四个等级，触头的对数就是等级数同时也是相应的可通断线数。这样来看我们通过观察触头数就可以知道它是几级的了。

漏电保护装置的分类依据相关的相数进行划分也是可以的，由此我们知道划分有单相、三相之差别。一般的对于单相设备或者是对应电路进行保护的装置就是单相漏电保护装置;相应的我们就了解了对于三相电路以及相关的设备进行保护的就是三相漏电保护装置;此外还有依据漏电动作以及时间来进行的相应的划分，在这里就不再赘述了。

通过上面的一系列的讲解，大家是不是对于漏电保护装置的分类有了一定的认识了?对于不一样的漏电保护装置的作用也是不太一样的，使用范围也是有一定的偏差。这个在选购的时候一定要注意区别，正确的使用才能够达到预期的效果。

土巴兔在线免费为大家提供“各家装修报价、1-4家本地装修公司、3套装修设计方案”，还有装修避坑攻略！点击此链接：【https://www.to8to.com/yezhu/zxbj-cszy.php?to8to_from=seo_zhidao_m_jiare&wb】，就能免费领取哦~

3、什么是漏电保护装置？

什么是漏电保护装置？

4、漏电保护装置主要用于什么

漏电保护装置主要用于防止漏电。

漏电保护器包括相线漏电、相线接地漏电和用电设备本身漏电。无论是哪种漏电保护，最终目的都是防止人触电（过载保护和短路保护在一定程度上是为了保护线路和用电设备）。换句话说，漏电保护器存在的唯一目的，就是为了保护人的。提供保护的方式，就是落闸断电。

在正常情况下，电源来的两根线里的电流肯定在任何时刻都是一样大的方向相反。因此原边线圈里的磁通完全地消失，副边线圈没有输出。

如果有人触电，相当于火线上有经过电阻，这样就能够连锁导致副边上有电流输出，这个输出就能够使得SN的触电吸合，从而使脱扣线圈得电，把钩子吸开，开关断开，从而起到了保护的作用。

使用漏电保护器注意事项：

1、使用漏电保护器前，需要根据实际情况确定是否适合使用，比如在中性点不接地的情况下，不能构成回路，即便线路中发生漏电，设备也不会跳闸，这种情况下就不适合安装。在电源中性点接地情况下，就会比较适用。

2、为保证漏电保护器能够正常且稳定的运行，在安装的时候，要求线路中，中性线N一定要与零序电流互感器连接，这样才能保证电流平衡。如果没有与零序电流互感器连接，通电之后，线路就会产生不平衡，导致保护器误操作。

3、如果漏电保护器本身有接零的保护线，在安装的时候，就不要再通过电流互感器了，否则地线在通过互感器时，会抵消电流，这样互感器无法检测出真实的电流数据，即便出现故障，也不会有跳闸动作。
